Machine de marquage laser CMS automatique M-900
Machine de marquage laser CMS automatique M-900 est Machine d'impression entièrement automatique en ligne. Il s'agit d'un équipement professionnel pour l'impression de codes 1D, de codes QR, de textes, de symboles ou de graphiques sur la surface des circuits imprimés.
●
Générez des codes 1D et 2D, du texte, des logos, des caractères optiques, etc. de haute qualité.
●
4 types de lasers (CO2, UV, vert et fibre) disponibles pour des performances optimales
●
Prise en charge de la configuration à double tête supérieure et inférieure pour une flexibilité et un débit accrus
●
Configuration standard à double caméra, lecture et marquage simultanés pour optimiser
débit et qualité
●
Équipé d'un détecteur de fumées
●
Enceinte de sécurité avec interrupteurs de verrouillage empêchant la contamination de l'atelier
●

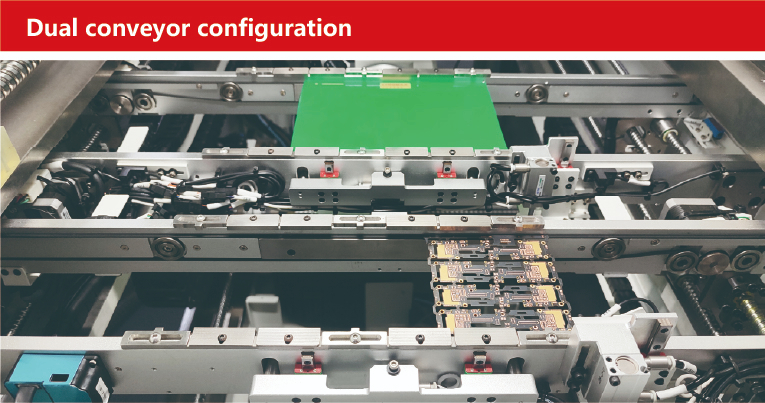

Configuration à double convoyeur en option pour un débit plus élevé et une plus grande flexibilité
●
Axe Z optionnel pour une flexibilité accrue lors du marquage sur des pièces de différentes hauteurs.
●
Un collecteur de poussière séparé est fourni de série.
●
Haute efficacité, marques de haute qualité, entretien facile
SPÉCIFICATIONS TECHNIQUES
Numéro de modèle
M2-900L
M2-940L
M2-945L
M2-960L
Type laser
CO2
UV
Vert
Fibre
Longueur d'onde
10,6 (μm)
355 (nm)
532 (nm)
1064 (nm)
Puissance de sortie du laser (W)
5/10
5/10
5/10
20/10/30
Diamètre du point laser (μm)
80, 110, 140
15
Vitesse de balayage (mm/s)
6 000
5 000
Répétabilité (μm)
±20
Dégagement côté supérieur du circuit imprimé (mm)
25
Dégagement côté inférieur du circuit imprimé (mm)
20
Hauteur du convoyeur (mm)
900±50
Lecteur de codes-barres
Détection en ligne CCD
Type de code-barres
Codes RSS 1D et 2D, nombres, texte, graphiques
Matériaux applicables
Résine, caoutchouc, plastique et papier
Résine, caoutchouc, plastique, papier et métal
Épaisseur du circuit imprimé/substrat (mm)
0,2 ~ 6
Taille minimale du circuit imprimé (mm)
50 × 50
Taille maximale du circuit imprimé (mm)
Convoyeur simple
:
750 (X) x 580 (Y) avec Flipper Standard
:
480 (X) x 460 (Y) avec aileron en option
:
510(X) x 460(Y)
Zone de marquage d'un seul convoyeur (mm)
Face supérieure : 530 (X) x 580 (Y)
Face supérieure : 500 (X) x 580 (Y)
Face supérieure : 530 (X) x 580 (Y)
Face inférieure : 510 (X) x 580 (Y)
Face inférieure : 480 (X) x 580 (Y)
Face inférieure : 510 (X) x 580 (Y)
avec flipper : 480 (X) x 450 (Y)
Zone de marquage du double convoyeur (mm)
Face supérieure : 480 (X) x 260 (Y)
Face supérieure : 420 (X) x 260 (Y)
Face supérieure : 450 (X) x 260 (Y)
Face inférieure : 400 (X) x 260 (Y)
Face inférieure : 350 (X) x 260 (Y)
Face inférieure : 380 (X) x 260 (Y)
Convoyeur double
Option
Réglage automatique de l'axe Z
Option
Flipper de plateau intégré
En option (non compatible avec l'option double tête)
Caméra à grand champ de vision
Option
Reconnaissance intelligente
Option
Collecteur de poussière haute efficacité
Option
Source lumineuse laser double (double tête, désignée par DH sur le numéro de modèle)
En option (non compatible avec le flipper intégré)
Type de refroidissement
Refroidissement par air
Refroidissement par air / Refroidissement par eau
Refroidissement par air
Alimentation
220 V / monophasé / 50 Hz / 8 A
Pression atmosphérique (bar)
6
Poids (kg)
Environ 1000
Dimensions (mm)
1100 (L) × 1675 (P) × 1535 (H)

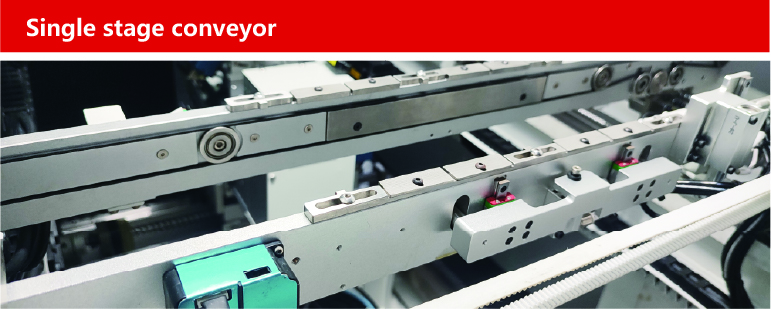

Convoyeur à un étage

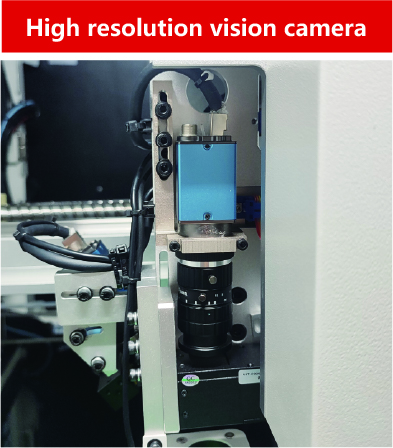

Caméra de vision haute résolution

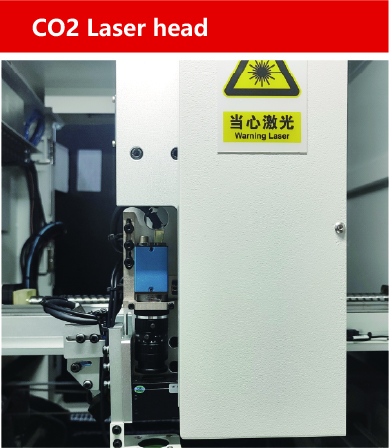

CO 2 Tête laser

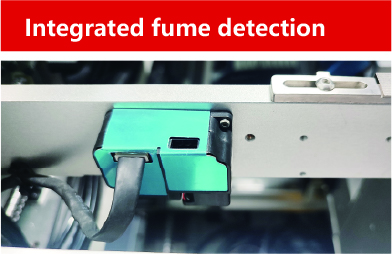

Détection intégrée des fumées
système de dépoussiérage

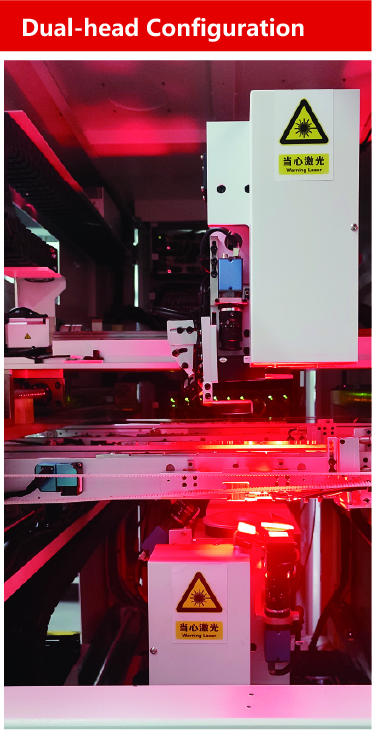

Configuration à double tête
Réseau IPv6 pris en charge
