Inline Laser PCB Depaneling Machine
Accueil

Inline Laser PCB Depaneling Machine

Machine de dépannage laser en ligne pour PCB

Inline Laser PCB Depaneling Machine
Machine de dépannage laser en ligne pour PCB

Machine de dépannage laser en ligne pour PCB

Avec le développement de l'industrie de la fabrication électronique, la conception des circuits imprimés tend vers des formats plus fins et plus légers. Le volume des livraisons de circuits imprimés d'une épaisseur inférieure à 0,8 mm augmente d'année en année, ce qui accroît les exigences relatives aux procédés de séparation des composants. Les méthodes traditionnelles de séparation des composants ne permettent plus de répondre pleinement aux exigences de précision et de fiabilité.

Pour réaliser un dépanelage flexible à grande vitesse et à faible contrainte, Youngpool Technology présente fièrement la machine de dépanelage laser LD-4.

La machine est équipée d'un laser vert standard de 60 W, permettant une découpe rapide et précise. Elle prend en charge les modes de fonctionnement en ligne et hors ligne, offrant ainsi une grande flexibilité pour diverses applications de production. De plus, sa conception compacte, avec une largeur inférieure à 0,8 mètre, permet un gain de place précieux sur la ligne de production.

  • Marque:

    YOUNGPOOL

  • N° darticle:

    LD-4
Enquête maintenant

Machine de dépannage laser en ligne pour PCB

Avec le développement de l'industrie de la fabrication électronique, la conception des circuits imprimés tend vers des formats plus fins et plus légers. Le volume des livraisons de circuits imprimés d'une épaisseur inférieure à 0,8 mm augmente d'année en année, ce qui accroît les exigences relatives aux procédés de séparation des composants. Les méthodes traditionnelles de séparation des composants ne permettent plus de répondre pleinement aux exigences de précision et de fiabilité.

Pour réaliser un dépanelage flexible à grande vitesse et à faible contrainte, Youngpool Technology présente fièrement la machine de dépanelage laser LD-4.

La machine est équipée d'un laser vert standard de 60 W, permettant une découpe rapide et précise. Elle prend en charge les modes de fonctionnement en ligne et hors ligne, offrant ainsi une grande flexibilité pour diverses applications de production. De plus, sa conception compacte, avec une largeur inférieure à 0,8 mètre, permet un gain de place précieux sur la ligne de production.

● Prend en charge les modes de fonctionnement en ligne/hors ligne

● Laser standard de 60 W pour le dépanelage à grande vitesse

● Découpe précise sans contrainte mécanique

● Précision de coupe < 0,05 mm

● Protection de sécurité multicouche pour éliminer la pollution lumineuse

● Système intelligent d'élimination de la poussière

● Programmation graphique

● Rail de guidage à trois niveaux

● Largeur de la machine : 0,77 mètre


SPÉCIFICATIONS TECHNIQUES

Numéro de modèle

LD-4

Type laser

Laser vert standard, 60 W, nanoseconde
En option : laser UV, 30 W, nanoseconde

Taille maximale du produit (mm)

270 mm x 300 mm (fixation comprise)

Taille minimale du produit (mm)

50 mm x 50 mm (fixation comprise)

Épaisseur du produit (mm)

Max. 1,2 mm

Épaisseur du dispositif (mm)

Max. 18 mm

Plage de travail (mm)

200 mm x 240 mm

Précision de coupe (mm)

< 0,05

Durée de vie du laser

> 20 000 heures

Méthode de découpe

Balayage galvanométrique

Logiciel de système de contrôle

Contrôle intégré de la vision, du laser et du mouvement

Alimentation

220 V/50 Hz/4 kVA

Pression atmosphérique

5 kgf/cm²

Environnement d'exploitation

15℃-35℃

Poids (kg)

800

Dimensions (mm)

770 (L) x 1520,5 (P) x 1700 (H)

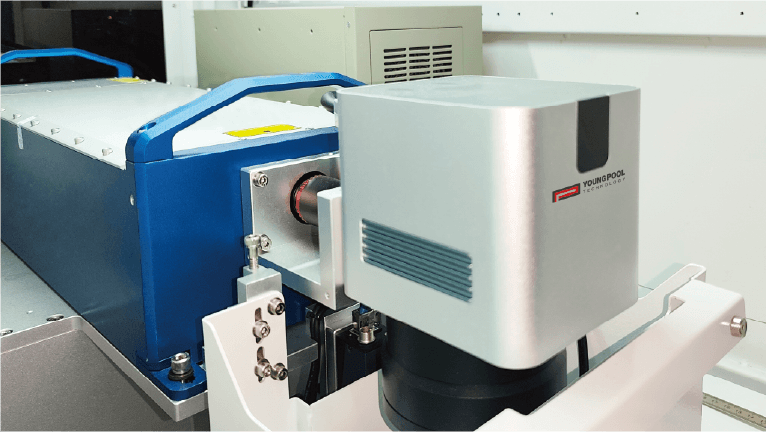

Laser 60W

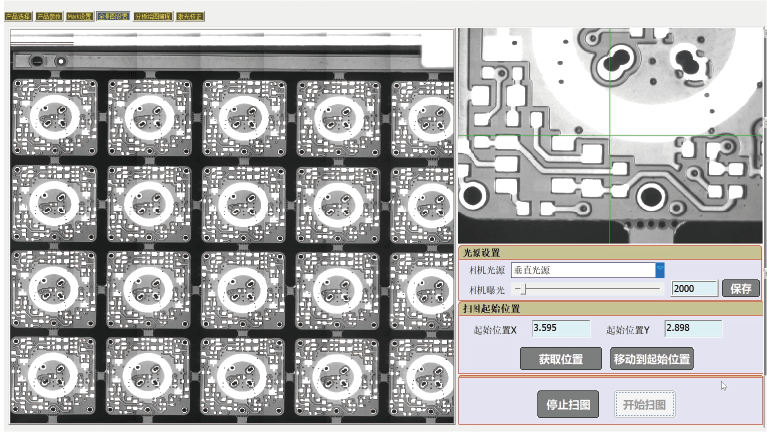

Numérisation en un clic avec programmation d'images

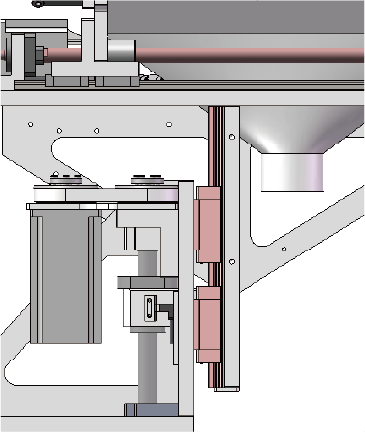

Axe Z programmable avec hauteur réglable

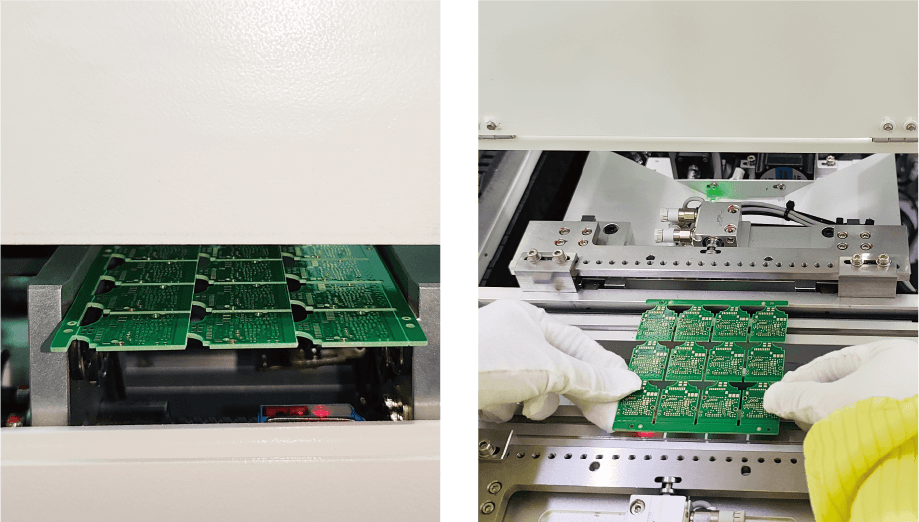

Prend en charge les modes de fonctionnement en ligne et hors ligne

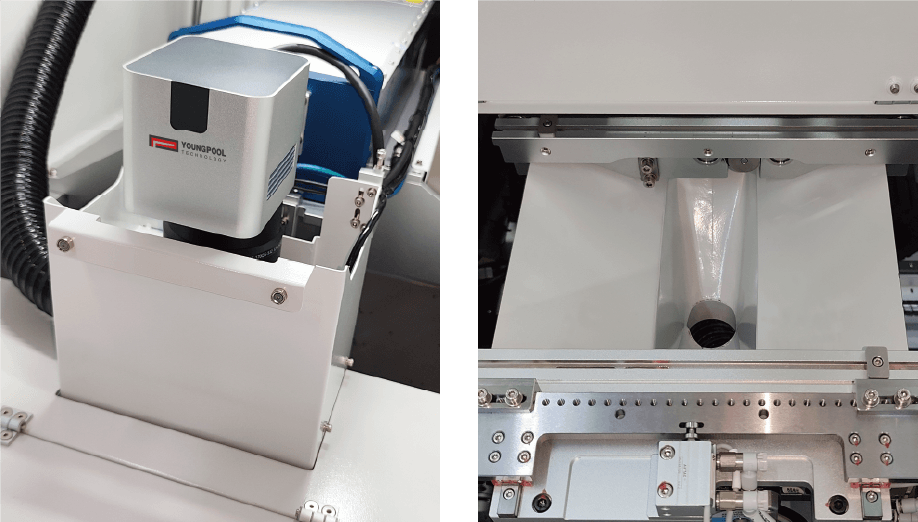

Système de dépoussiérage à haute efficacité

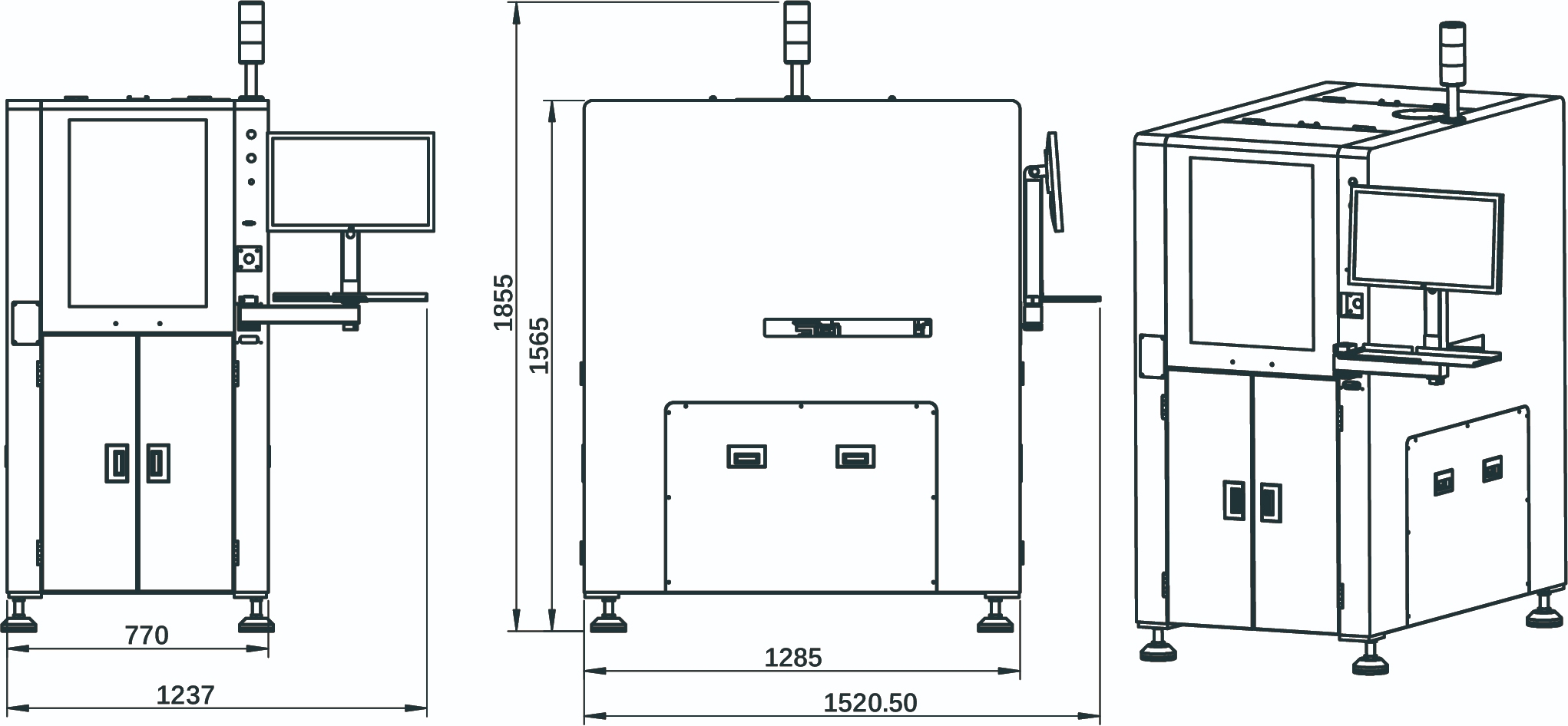

Dimensions


● Publié en mars 2026, Tous droits réservés
● Toutes les spécifications sont susceptibles d'être modifiées en raison des évolutions techniques. Pour toute question concernant nos produits, veuillez contacter Youngpool Technology (shicx@youngpool.com) ou votre/vos représentant(s) local(aux).
