Face à la demande croissante de haute fiabilité dans Lignes de production SMT La précision des matériaux lors du processus d'épissure est progressivement devenue un facteur critique influençant la qualité globale du produit. Dans les flux d'épissure classiques, l'identification des matériaux repose principalement sur la lecture de codes-barres ou une vérification manuelle. Les erreurs d'étiquetage ou les confusions de matériaux sont souvent difficiles à détecter à temps. Une fois ces problèmes survenus lors de la mise en place, ils peuvent compromettre directement la qualité de l'ensemble du lot.

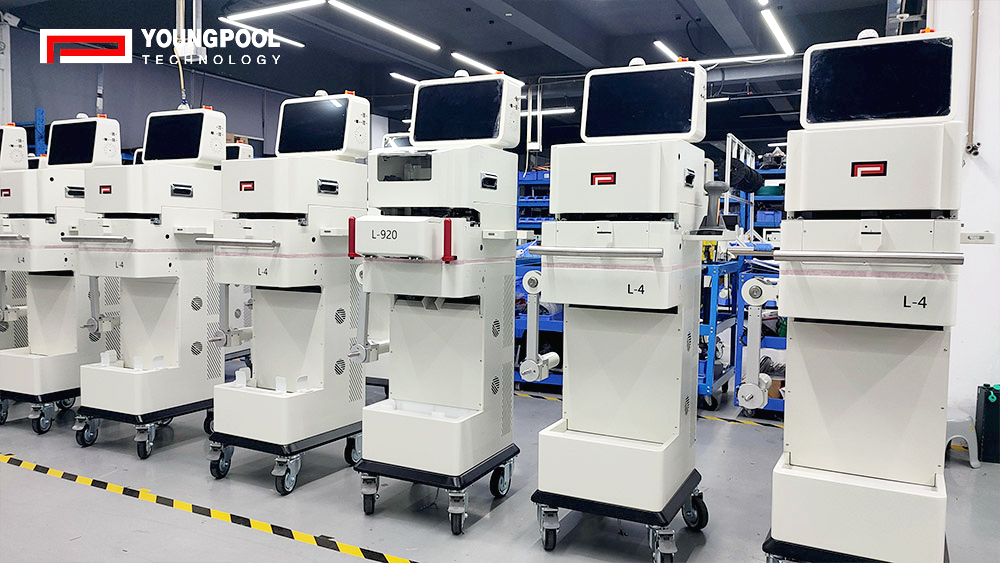

Pour relever ce défi, Youngpool Technology a intégré un système de correction d'erreurs basé sur la mesure LCR dans son L-900. Machine à épisser automatique En exploitant les tests des paramètres électriques, le système effectue une vérification des matériaux en temps réel, réduisant ainsi efficacement le risque d'utilisation incorrecte des matériaux à la source. Le système de mesure LCR intégré au L-900 introduit une fonctionnalité supplémentaire. « validation électrique « étape du processus d'épissure. En mesurant rapidement la résistance (R), la capacité (C) et l'inductance (L), elle permet une identification précise des caractéristiques des composants. Comparée aux méthodes d'identification monomodes, cette approche — fondée sur des propriétés physiques intrinsèques — offre une fiabilité nettement supérieure.

Du point de vue de l'architecture système, le module de mesure adopte une conception à déplacement indépendant sur les axes X, Y et Z, permettant aux sondes d'entrer en contact précis avec les points de test des composants. Ceci garantit des performances de mesure stables tout en s'adaptant aux composants de différentes tailles. Associé à une structure de sonde flexible (broche variable), le Ce système prend en charge la mesure de composants jusqu'à la taille 01005, couvrant ainsi les principales applications d'assemblage haute densité. Offrant une grande stabilité de mesure et une plage de fréquences de test de 20 Hz à 300 kHz, il répond aux exigences de divers types de composants.

En pratique, le système de mesure fonctionne en coordination avec le épissure Le processus est simplifié grâce à un système qui n'ajoute aucune complexité opérationnelle. L'équipement effectue automatiquement une vérification des mesures avant la finalisation de l'épissure. Si les valeurs détectées dépassent les seuils prédéfinis, le système peut déclencher des alertes ou interrompre le processus, empêchant ainsi l'introduction de matériaux non conformes sur la ligne de production. Ce mécanisme de contrôle en cours de production est plus proactif qu'une inspection a posteriori, contribuant à réduire les défauts et les coûts de retouche.

Dans le même temps, le système maintient un taux de réussite élevé tout en garantissant la précision des mesures, avec un impact minimal sur le temps de cycle global. Ceci permet un équilibre efficace entre le contrôle qualité et l'efficacité de la production. ' Dans les environnements de fabrication à forte mixité et faible volume, une telle capacité est particulièrement précieuse, car elle atténue les incertitudes causées par des changements fréquents de matériaux sans ralentir la production.

Globalement, l'intégration du système de contrôle d'erreurs basé sur la mesure LCR transforme la machine à souder d'un outil d'exécution autonome en un nœud de contrôle qualité critique. En intégrant des mécanismes d'inspection directement dans l'étape de soudage, Technologie Youngpool déplace l'assurance qualité en amont, établissant une base plus solide pour la gestion des matériaux sur les lignes de production SMT.
