Avec l'évolution constante des produits électroniques vers des profils plus fins, une miniaturisation accrue et une intégration plus poussée, les circuits imprimés (PCB) deviennent eux aussi de plus en plus précis et légers. Dans la fabrication d'électronique grand public, d'équipements de communication et de divers produits électroniques haute densité, l'épaisseur des PCB ne cesse de diminuer, certains modèles mesurant moins de 0,8 mm. Comparés aux cartes conventionnelles, les PCB fins et légers présentent généralement une résistance mécanique moindre, ce qui impose des exigences plus élevées en matière de maîtrise des contraintes et de précision d'usinage lors des étapes de traitement ultérieures. La séparation efficace des PCB, tout en maîtrisant l'impact des contraintes de traitement, est devenue un enjeu majeur pour les fabricants de produits électroniques.

Les méthodes traditionnelles de dépanelage sont confrontées à de nouvelles exigences de processus.

Une fois l'assemblage CMS, le soudage et les autres étapes de traitement terminés, les cartes de circuits imprimés individuelles doivent être séparées du panneau. Actuellement, le découpage manuel et le dépanelage par fraiseuse sont encore utilisés dans divers contextes de production. Cependant, la complexification des structures de cartes de circuits imprimés et l'exigence accrue de précision des produits électroniques posent de nouveaux défis aux méthodes de dépanelage traditionnelles.

Prenons l'exemple du découpage manuel : les opérateurs appliquent une force extérieure pour séparer les circuits imprimés au niveau des points de connexion. La contrainte mécanique générée lors de ce processus peut être difficile à maintenir de manière constante. Pour les circuits imprimés plus fins ou particulièrement sensibles aux contraintes mécaniques, cela peut accroître le risque de déformation ou de contrainte excessive sur les joints de soudure. Par ailleurs, la qualité du découpage manuel dépend en partie de l'expérience de l'opérateur, ce qui fait de la constance de la qualité du dépanelage un critère supplémentaire à prendre en compte dans la production en série.

Le dépanelage mécanique traditionnel repose principalement sur des lames, des fraises et d'autres outils mécaniques. Bien que ces méthodes puissent répondre aux exigences de dépanelage de certains produits, l'usinage mécanique implique intrinsèquement des forces de contact, ainsi que des facteurs tels que l'usure des outils et les limitations des trajectoires d'usinage. À mesure que les circuits imprimés deviennent plus fins et que l'agencement des composants devient plus compact, les fabricants ne se concentrent plus uniquement sur«achever le processus de dépanelage.«On accorde désormais une plus grande importance à la précision du dépanelage, aux contraintes de traitement et à l'adaptabilité du processus.

Dans ce contexte industriel, la technologie de traitement laser sans contact s'est progressivement imposée dans les applications de dépanelage des circuits imprimés. L'utilisation d'un faisceau laser pour le traitement des matériaux permet de réduire les forces mécaniques liées au contact direct entre les outils de coupe conventionnels et les circuits imprimés, offrant ainsi une nouvelle option de dépanelage pour les circuits imprimés fins et les cartes électroniques de précision.

Solution de dépanelage laser sans contact intelligente de Youngpool Technology

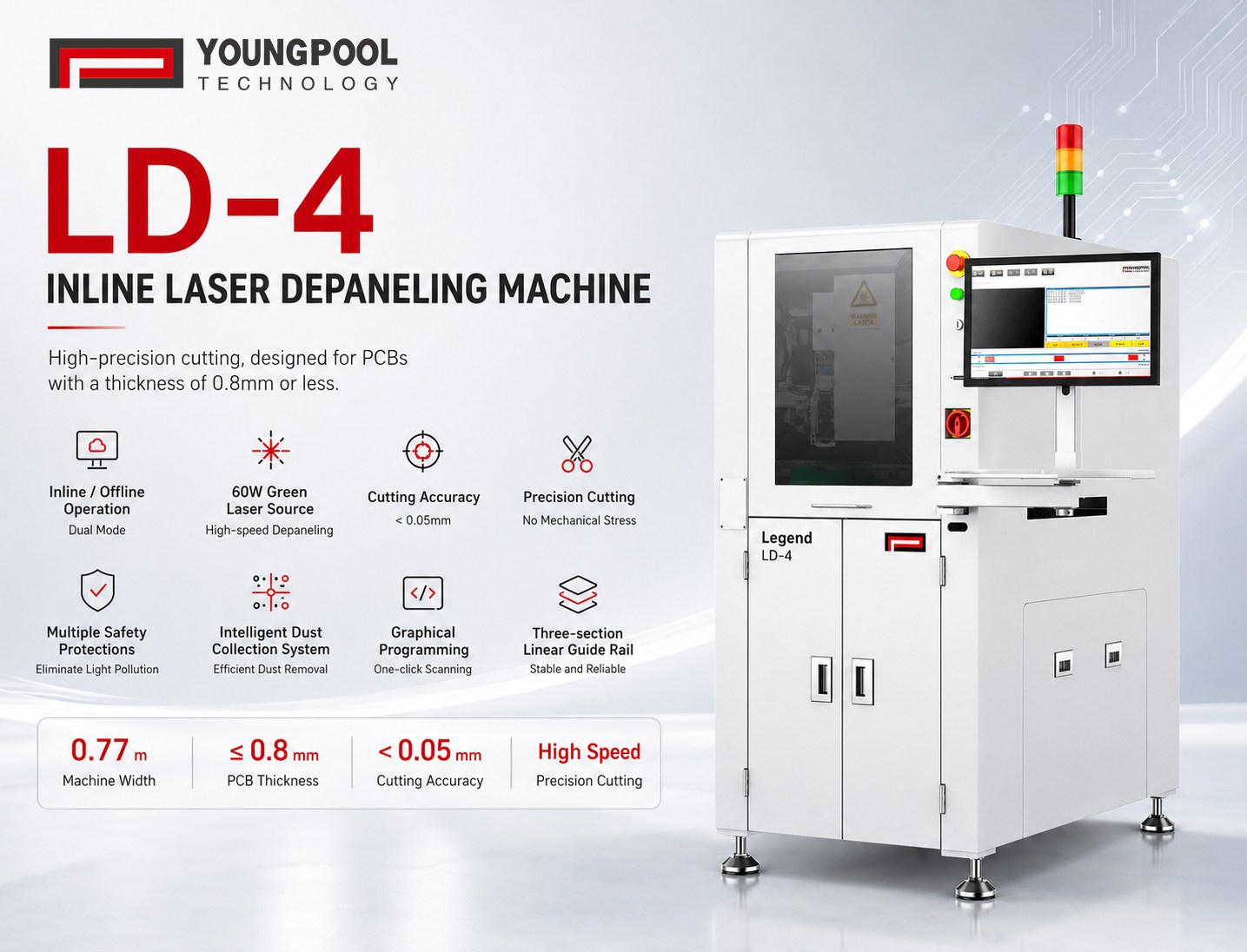

Pour répondre à la demande croissante de dépanelage de précision dans l'industrie de la fabrication électronique, Youngpool Technology a développé indépendamment la machine de dépanelage laser LD-4, offrant une solution de traitement rapide, peu contraignante et flexible pourPCBet le dépanelage des PCBA.

La machine de dépanelage laser LD-4 utilise une méthode de traitement laser sans contact. Équipée de série d'un laser vert nanoseconde de 60 W et d'une technologie de balayage galvanométrique, elle atteint une précision de découpe inférieure à 0,05 mm. Lors du traitement, le laser agit directement sur la zone de matériau désignée, sans nécessiter d'outils mécaniques pour appliquer une force externe de séparation. Ceci réduit l'impact des contraintes mécaniques sur les circuits imprimés pendant le dépanelage. Pour les circuits imprimés fins et de structure complexe, cette méthode de traitement offre une solution de dépanelage plus précise.

En plus du laser vert nanoseconde standard de 60 W, la LD-4 peut également être équipée en option d'un laser UV nanoseconde de 30 W, permettant ainsi aux fabricants de choisir la configuration la plus adaptée aux différents matériaux de circuits imprimés et aux exigences de traitement. La machine prend en charge des produits d'une taille maximale de 270 mm.×300 mm, fixations comprises, et une épaisseur de produit maximale de 1,2 mm, ce qui lui permet de répondre aux exigences de traitement de produits aux spécifications différentes.

Valeur applicative de la machine de dépanelage laser LD-4 de Youngpool Technology

La capacité d'une machine de dépanelage à répondre efficacement aux besoins de la production réelle dépend non seulement de sa capacité de traitement, mais aussi de son adaptabilité aux différents modes de production.

La machine de dépanelage laser LD-4 fonctionne en mode en ligne et hors ligne. Pour les lignes de production hautement automatisées, elle s'intègre en ligne selon la planification de la production. Pour les applications impliquant une grande variété de produits et des exigences de production plus flexibles, elle peut également fonctionner de manière autonome en mode hors ligne. Cette conception bimode offre aux fabricants d'électronique, quelle que soit leur taille ou leur cadence de production, une plus grande flexibilité d'application.

Pour les changements de produits et la programmation des procédés, le LD-4 intègre des systèmes de vision, de laser et de contrôle de mouvement, prenant en charge la numérisation d'images en un clic et la programmation graphique. Comparée aux méthodes de traitement traditionnelles qui nécessitent des paramétrages complexes, son interface graphique plus intuitive simplifie la configuration des programmes lors du passage d'un produit à l'autre, permettant ainsi à l'équipement de mieux s'adapter aux exigences de production des circuits imprimés aux spécifications multiples.

Par ailleurs, pour remédier à la poussière susceptible d'être générée lors du traitement laser,LD-4Machine de dépanelage laserElle est équipée d'un système intelligent de dépoussiérage et d'une unité de collecte de poussière haute performance pour optimiser l'environnement de production. L'équipement intègre également de multiples dispositifs de sécurité afin de réduire l'impact de l'exposition à la lumière laser sur l'environnement de travail. Sa conception programmable sur l'axe Z permet un réglage précis de la hauteur de traitement, offrant ainsi une adaptabilité accrue aux différents produits et configurations de montage.

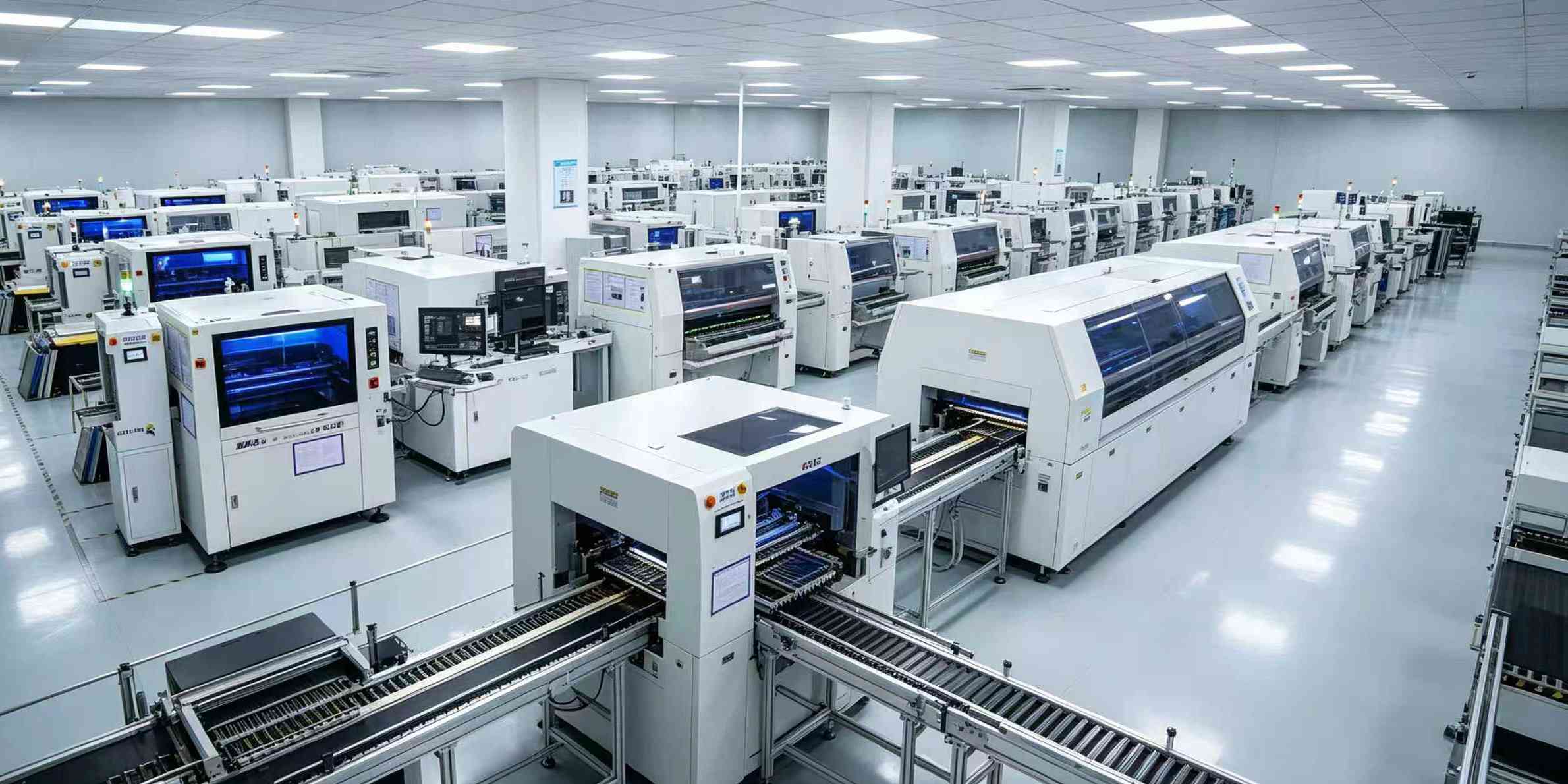

Face à la raréfaction croissante de l'espace disponible dans les usines de fabrication électronique, les dimensions des équipements sont devenues un facteur déterminant dans la planification de la production. Avec une largeur totale de seulement 0,77 mètre, le LD-4 intègre les fonctions de traitement laser, de vision, de contrôle de mouvement et d'aspiration des poussières, tout en minimisant son encombrement sur la ligne de production, offrant ainsi une plus grande flexibilité d'agencement.

À mesure que les circuits imprimés évoluent vers des conceptions plus fines et plus précises, les procédés de dépanelage doivent également évoluer. Du dépanelage manuel et mécanique au traitement laser sans contact, différentes technologies sont adaptées aux exigences des produits et aux applications spécifiques.

Technologie YoungpoolLe laser LD-4 continue de se concentrer sur les exigences pratiques des processus de fabrication électronique. Conçu autour d'un laser vert nanoseconde de 60 W, d'un balayage galvanométrique de haute précision, de deux modes de fonctionnement en ligne/hors ligne et de fonctions auxiliaires intelligentes, il offre des performances optimales.Machine de dépanelageoffre une nouvelle option de procédé pour le dépanelage de précision des circuits imprimés et des assemblages de circuits imprimés.

Pour l'avenir, Youngpool Technology continuera de se concentrer sur les besoins d'automatisation et de développement intelligent de la fabrication électronique. Grâce à des équipements et des solutions conçus pour mieux répondre aux exigences de production concrètes, nous visons à aider les fabricants d'électronique à améliorer l'adaptabilité de leurs processus et à simplifier la fabrication de produits électroniques.
