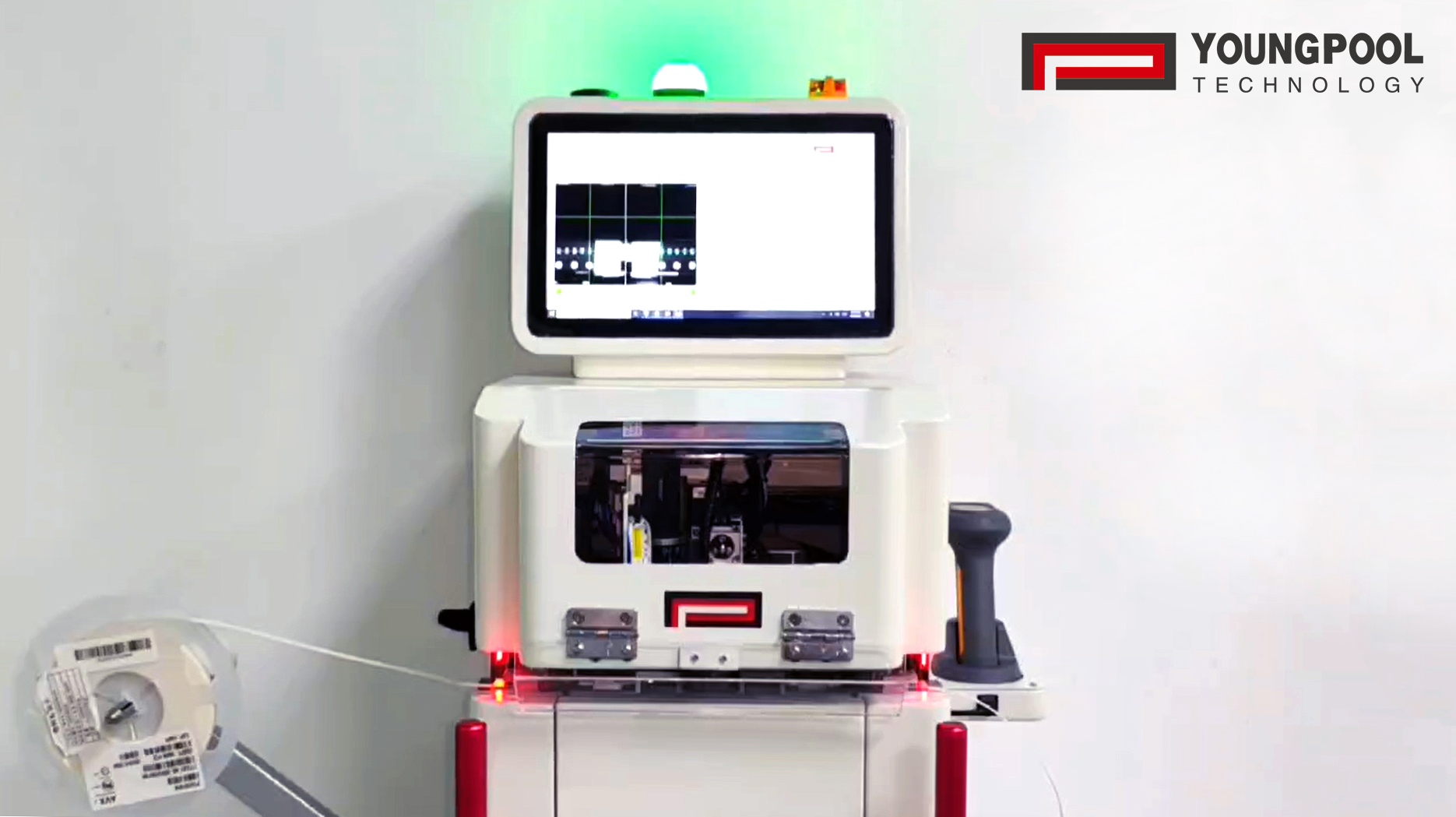

Dans le processus d'épissure SMT, les approches traditionnelles s'arrêtent souvent à la connexion physique des bandes porteuses, tandis que les paramètres de qualité des composants eux-mêmes ne peuvent être détectés que plus tard, lors des étapes de placement ou de test. Youngpool Technologie La machine à épisser automatique L-900, équipée d'un système de mesure LCR en option, déplace le contrôle qualité en amont. — grâce à son principe fondamental : un système de mouvement à axes indépendants X, Y et Z conçu avec précision qui permet une mesure et un contrôle de haute précision.

Le L-900 Machine à épisser automatique ' Le système de mesure utilise des mouvements précis sur les axes X et Y pour garantir que la sonde s'aligne précisément avec le centre des deux pastilles du composant testé, atteignant une précision de positionnement répétable de ± 0,01 mm. Cette précision est essentielle pour la manipulation de composants aussi petits que 01005, où même le moindre défaut d'alignement pourrait entraîner un échec de mesure. L'axe Z à commande indépendante ajoute une sensation de « intelligence tactile « Au lieu d'exercer une simple pression sur le composant, la sonde est déplacée par l'axe Z pour établir un contact contrôlé, avec une force et une course réglables. Cette approche douce évite d'endommager ou de déplacer les microcomposants par une pression excessive, tout en garantissant une connexion de test stable et fiable.

Cette conception coordonnée sur trois axes offre une flexibilité de test exceptionnelle. Le système peut ajuster dynamiquement les trajectoires de test et les stratégies de contact en fonction des différentes tailles de composants et des pas de bande, permettant ainsi une adaptation optimale. « variation de la forme de la sonde « pour des mesures précises. Par conséquent, elle offre une précision de mesure de ± 0,05 %, supportant une inductance de 0 μ de H à 1000 H, capacité de 0 pF à 20 mF et résistance de 0 Ω jusqu'à 20 m Ω En production, cela signifie que les matériaux défectueux peuvent être identifiés et interceptés dès l'étape d'assemblage, empêchant ainsi les composants défectueux de pénétrer dans les processus suivants. Le système atteint un taux de réussite aux tests de 95 % pour les composants 01005, témoignant de sa capacité à réaliser un contrôle qualité stable et de haute précision.

Le L-900 Machine à épisser automatique ' Le système de mesure LCR repose sur un principe fondamental : la véritable précision résulte d’un contrôle précis et d’un mouvement coordonné sur tous les axes. Bien plus qu’un simple outil de soudage, il intègre une station de mesure de précision entièrement fonctionnelle directement au sein du processus de soudage. — établir une barrière de qualité de première ligne avancée et intelligente pour le Production SMT doubler.
